Peralatan berputar seperti turbin, pemampat dan pam sangat bergantung pada cara pemutar disokong di dalam selongsong mesin. Jenis galas yang dipilih secara langsung mempengaruhi kestabilan rotor, tingkah laku getaran, dan kelajuan maksimum yang boleh dicapai oleh mesin dengan selamat. Dua kategori luas mendominasi jentera berputar industri: galas geometri tetap, di mana permukaan galas adalah arka tegar tunggal, dan galas pad senget , di mana permukaan galas beban dibahagikan kepada beberapa pad boleh alih bebas.
Perbezaan ini bukan perincian reka bentuk kecil. Ia mengubah cara filem minyak berkelakuan di bawah beban, cara pemutar bertindak balas terhadap gangguan, dan berapa banyak jurutera pelepasan mesti membina reka bentuk untuk mengelakkan ketidakstabilan. Memahami perbezaan ini membantu jurutera memilih jenis galas yang betul apabila menentukan peralatan baharu atau menyelesaikan masalah getaran berulang.

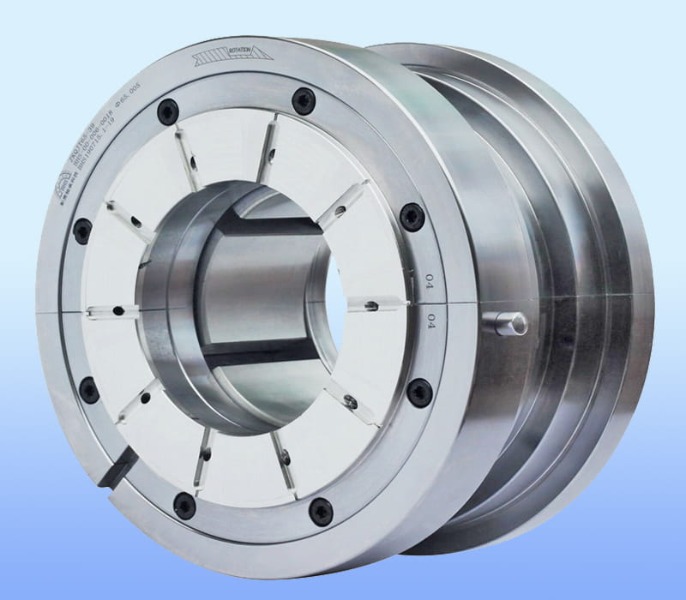

Galas pad senget menggantikan lubang berterusan tunggal bagi galas tetap dengan satu set pad individu disusun di sekeliling aci. Setiap pad terletak pada titik pangsi dan boleh bergoyang sedikit sebagai tindak balas kepada daya yang dihasilkan oleh aci berputar. Tindakan berputar ini membolehkan setiap pad membentuk baji minyak menumpunya sendiri, bebas daripada yang lain.
Reka bentuk muncul dalam dua konfigurasi utama bergantung pada arah beban yang disokong.
Menyokong beban jejarian berserenjang dengan paksi aci. Berbilang pad mengelilingi aci, setiap satu menghasilkan filem hidrodinamik setempat yang bertindak balas kepada kedudukan aci dalam masa nyata.
Menyokong beban paksi di sepanjang paksi aci. Pad disusun dalam corak bulat menghadap kolar tujahan, masing-masing dicondongkan untuk mengekalkan ketebalan filem minyak yang optimum apabila beban dan kelajuan berubah.
Prinsip operasi bergantung pada pelinciran hidrodinamik, fenomena fizikal yang sama yang mengawal sebarang galas filem bendalir. Semasa aci berputar, ia menyeret minyak ke dalam jurang yang mengecil antara dirinya dan permukaan galas, menghasilkan tekanan yang mengangkat dan memusatkan aci tanpa sentuhan logam ke logam.
Dalam galas tetap, baji ini terbentuk di sepanjang lengkok tetap tunggal, bermakna taburan tekanan ditentukan sepenuhnya oleh geometri lubang. Dalam galas jurnal pad senget, setiap pad melaraskan sudutnya sendiri ke permukaan aci berdasarkan tekanan filem tempatan, jadi bentuk baji dioptimumkan sendiri di setiap lokasi pad dan pada setiap keadaan operasi.
Oleh kerana setiap pad bertindak balas secara bebas, galas pad senget berkesan berkelakuan seperti beberapa galas kecil yang bekerja bersama, dan bukannya satu permukaan tegar yang berterusan.
Rajah di bawah menggambarkan bagaimana galas tetap membentuk satu baji minyak berterusan berbanding dengan cara galas pad senget membentuk berbilang baji bebas di sekeliling aci.
Galas tetap berfungsi dengan baik dalam banyak aplikasi tujuan umum, tetapi apabila kelajuan pemutar meningkat, ia menjadi terdedah kepada fenomena getaran yang teruja sendiri yang biasanya dikenali sebagai pusaran minyak, dan pada keterukan yang lebih tinggi, cambuk minyak. Ketidakstabilan ini berlaku kerana filem minyak dalam galas tetap boleh menghasilkan kekakuan gandingan silang yang menyalurkan tenaga ke dalam gerakan pemutar dan bukannya meredamnya.
Galas pad mencondongkan sebahagian besarnya menghapuskan kesan gandingan silang ini. Oleh kerana setiap pad bebas untuk berputar, ia tidak boleh menghantar daya tangen yang berterusan kembali ke dalam aci seperti yang boleh dilakukan oleh gerek tegar. Ini adalah sebab utama galas jurnal pad mencondongkan adalah pilihan lalai untuk mesin turbo berkelajuan tinggi.
| Ciri | Galas Tetap | Galas Pad Condongkan |
|---|---|---|
| Kestabilan filem minyak pada kelajuan tinggi | Terdedah kepada pusaran minyak melebihi ambang kelajuan tertentu | Secara semula jadi lebih stabil kerana tindak balas pad bebas |
| Kekakuan bergandingan silang | Hadir dan boleh mendorong ketidakstabilan | Minimum, kerana pad tidak dapat mengekalkan gandingan tangen |
| Kerumitan mekanikal | Bahagian yang mudah dan kurang bergerak | Lebih kompleks, memerlukan pivot dan pad individu |
| Kapasiti beban per unit luas | Sederhana | Setanding atau lebih tinggi, bergantung pada kiraan pad dan reka bentuk |
| Julat aplikasi biasa | Pam dan kipas tujuan am | Turbin, pemampat, pam berkelajuan tinggi |
| Penyelenggaraan dan pemeriksaan | Lebih mudah untuk diperiksa dan diganti | Memerlukan perhatian pada kehausan pangsi dan penjajaran pad |
Beban paksi dalam jentera berputar timbul daripada perbezaan tekanan merentasi pendesak, daya gear heliks, atau berat rotor berorientasikan menegak. Galas tujahan pad senget menangani beban ini dengan prinsip penjajaran kendiri yang sama digunakan pada galas jurnal, tetapi berorientasikan untuk menahan gerakan sepanjang paksi aci.
Setiap pad tujah dicondongkan untuk membentuk filem menumpu antara dirinya dan kolar tujahan berputar. Oleh kerana pad boleh melaraskan secara bebas, pengagihan beban merentasi gelang penuh pad cenderung lebih sekata daripada apa yang boleh dicapai oleh permukaan tujahan tetap, terutamanya apabila kolar tidak berserenjang dengan sempurna dengan aci disebabkan oleh toleransi pembuatan atau pertumbuhan haba.
| Jenis Peralatan | Sumber Beban Paksi Biasa |
|---|---|
| Pemampat emparan | Perbezaan tekanan merentasi peringkat pendesak |
| Turbin wap dan gas | Daya tindak balas bilah dan pengembangan haba |
| Pam menegak | Berat pemasangan berputar ditambah tujahan hidraulik |
| Kotak gear dengan penggearan heliks | Komponen paksi yang dihasilkan oleh sudut gigi gear |
Getaran dalam peralatan berputar selalunya berpunca daripada interaksi antara dinamik rotor dan sifat kekakuan galas dan redaman. A galas jurnal pad mencondongkan mengurangkan getaran melalui beberapa mekanisme yang saling berkaitan dan bukannya satu ciri.
Oleh kerana pad mengedarkan tindak balas beban di sekeliling lilitan penuh dan bukannya menumpukan daya tindak balas pada satu lengkok, kekakuan dan redaman keseluruhan yang dibentangkan kepada pemutar menjadi lebih seragam dalam setiap arah. Keseragaman ini merupakan salah satu sebab utama amplitud getaran yang diukur pada mesin dengan galas pad senget cenderung kekal lebih rata merentasi julat kelajuan yang lebih luas berbanding mesin dengan galas tetap, di mana puncak amplitud boleh muncul secara mendadak berhampiran kelajuan kritikal tertentu.
Data medan yang dikumpul merentasi pelbagai kereta api pemampat berkelajuan tinggi telah menunjukkan bahawa menukar daripada galas tetap kepada galas pad senget semasa reka bentuk semula dinamik rotor boleh mengurangkan amplitud getaran pada kelajuan kritikal pertama dengan margin yang besar, selalunya membawa bacaan dengan baik dalam kriteria penerimaan standard di mana reka bentuk galas tetap asal mempunyai nilai marginal atau gagal.
ya. Keupayaan kelajuan tinggi adalah salah satu sebab utama jenis galas ini wujud. Jejak jurutera parameter yang berkaitan ialah produk kelajuan permukaan aci dan diameter galas, selalunya dinyatakan sebagai nilai DN. Galas tetap cenderung mencapai had kestabilannya pada nilai DN yang lebih rendah kerana kelajuan ambang pusaran adalah fungsi langsung geometri galas dan kelegaan.
Galas pad mencondongkan menolak ambang ini dengan ketara lebih tinggi kerana jangka kekakuan gandingan silang teraruh pusaran sebahagian besarnya dikeluarkan daripada sistem. Inilah sebabnya mengapa galas jurnal pad condong adalah peralatan standard dalam aplikasi seperti turbin stim, set penjana turbin gas, pemampat emparan berkelajuan tinggi, dan pam berbilang peringkat yang beroperasi jauh melebihi julat kelajuan di mana galas tetap kekal stabil.
Tidak setiap mesin memerlukan galas pad senget. Pemilihan harus berdasarkan keadaan operasi dan bukannya menganggap reka bentuk yang lebih kompleks sentiasa merupakan pilihan yang lebih baik.
Kelajuan operasi kekal jauh di bawah ambang kestabilan, arah beban adalah malar, dan aplikasi bertolak ansur dengan penyelenggaraan yang lebih mudah dengan komponen ketepatan yang lebih sedikit.
Mesin beroperasi pada kelajuan relatif tinggi, mengalami pemuatan berubah-ubah atau ringan, atau sebelum ini telah menunjukkan ketidakstabilan getaran yang berkorelasi dengan frekuensi pusaran hampir separuh daripada kelajuan larian.
Apabila mesin yang dilengkapi dengan galas pad senget menimbulkan masalah getaran atau haba, punca utama selalunya berkaitan dengan keadaan pad, bekalan pelinciran atau penjajaran dan bukannya reka bentuk galas asas.
| simptom | Kemungkinan Punca |
|---|---|
| Suhu galas yang dinaikkan | Aliran minyak tidak mencukupi atau kelikatan pelincir terdegradasi |
| Komponen getaran subsynchronous | Haus pad pivot mengurangkan tindak balas penjajaran sendiri |
| Corak pemakaian pad tidak sekata | Penjajaran aci atau pengagihan beban yang tidak sama rata |
| Peningkatan getaran secara tiba-tiba pada permulaan | Filem minyak tidak mencukupi semasa operasi kelajuan rendah |
Pemantauan rutin suhu logam galas dan spektrum getaran kekal sebagai cara yang paling boleh dipercayai untuk menangkap memakai pad yang sedang berkembang sebelum ia berkembang kepada kegagalan fungsi.
Galas pad senget ialah galas hidrodinamik yang diperbuat daripada beberapa pad bebas yang berputar untuk membentuk filem minyak laras sendiri, digunakan untuk menyokong beban jejarian atau paksi dalam peralatan berputar.
Setiap pad berputar sebagai tindak balas kepada tekanan filem minyak tempatan, membolehkan ia membentuk baji menumpu optimum sebagai kelajuan aci dan perubahan beban, yang memastikan aci berpusat tanpa sentuhan logam ke logam.
Ia sebahagian besarnya menghilangkan kekakuan gandingan silang yang menyebabkan pusaran minyak dan cambuk minyak dalam galas tetap, membolehkan mesin berjalan dengan stabil pada kelajuan yang lebih tinggi.
Dengan mengagihkan tindak balas beban secara sama rata di sekeliling aci dan meminimumkan daya gandingan silang, mereka menghasilkan kekakuan dan redaman yang lebih seragam, yang meratakan tindak balas getaran merentasi julat kelajuan operasi.
Ya, ia direka khusus untuk aplikasi berkelajuan tinggi dan merupakan standard dalam turbin, pemampat dan pam berkelajuan tinggi di mana galas tetap akan menjadi tidak stabil.
