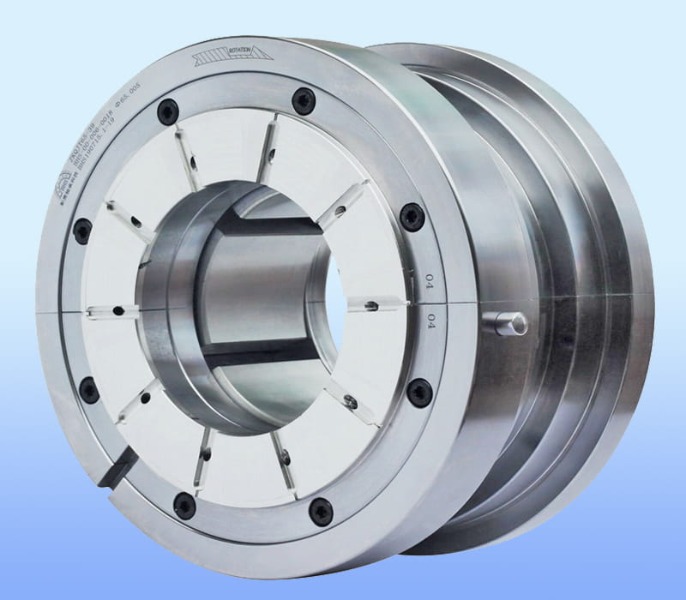

Mengapa Kawalan Getaran Penting untuk Galas Kotak Gear Ketepatan Tinggi?

Kawalan Getaran Secara Terus Menentukan Hayat Galas dan Ketepatan Kotak Gear

Untuk ketepatan tinggi galas kotak gear , kawalan getaran yang berkesan bukanlah satu pilihan tetapi satu keperluan. Getaran yang berlebihan mengurangkan hayat perkhidmatan galas sehingga 40% dan secara langsung menyebabkan ralat kedudukan melebihi 0.01mm dalam sistem gerakan ketepatan. Tanpa redaman getaran yang ketat, walaupun toleransi pembuatan gred nanometer menjadi tidak relevan dalam beberapa bulan beroperasi.

Bagaimana Getaran Merendahkan Galas Kotak Gear Ketepatan Tinggi

Getaran mendorong tiga mekanisme kegagalan utama dalam galas kotak gear: brinelling palsu, hakisan yang membimbangkan dan spalling keletihan. Setiap mekanisme secara langsung menghakis ketepatan kedudukan dan ketekalan tork.

Brinelling palsu berlaku pada amplitud getaran serendah 0.5 µm , mencipta flat haus yang meningkatkan variasi tork putaran sebanyak 15-25%. Untuk aplikasi ketepatan seperti sambungan robotik atau meja putar CNC, ini diterjemahkan kepada tindak balas yang tidak boleh diterima.

Contoh kes: Dalam kotak gear gelendong pemesinan berkelajuan tinggi, mengurangkan getaran perumah galas daripada 2.8 mm/s kepada 0.9 mm/s meningkatkan tempoh pengekalan ketepatan galas daripada 800 jam kepada lebih 3,500 jam.

Sumber Getaran Kritikal dalam Sistem Galas Kotak Gear

Mengenal pasti dan mengukur sumber getaran ialah langkah yang boleh diambil tindakan untuk sebarang reka bentuk kotak gear ketepatan. Jadual di bawah menyusun sumber biasa mengikut julat frekuensi dan keterukan.

• Ralat jaringan gear (sumber dominan) – menyumbang 55-70% daripada jumlah tenaga getaran galas pada frekuensi laluan gigi (500 Hz – 5 kHz tipikal).
• Bearing raceway beralun – menghasilkan getaran pada frekuensi hantaran bola; amplitud gelombang melebihi 0.2 µm menyebabkan riak tork yang boleh dikesan dalam kotak gear ketepatan.
• Ketidakseimbangan aci dan salah jajaran – menghasilkan 1X getaran frekuensi putaran; walaupun baki ketidakseimbangan 0.5 gram-mm meningkatkan beban dinamik galas sebanyak 18%.
• Resonans perumahan – menguatkan getaran galas dengan faktor 3-10 jika frekuensi semula jadi bertepatan dengan harmonik gear.

Panduan boleh diambil tindakan: Ukur halaju getaran (mm/s RMS) di lokasi perumahan galas. Untuk kotak gear berketepatan tinggi, nilai sasaran hendaklah di bawah 1.0 mm/s untuk frekuensi 10-1000 Hz, dan di bawah 0.5 mm/s di atas 1 kHz.

Faedah Kuantitatif Kawalan Getaran Dioptimumkan

Melaksanakan strategi kawalan getaran yang disasarkan memberikan peningkatan yang boleh diukur dalam prestasi galas kotak gear. Data berikut diperoleh daripada ujian terkawal pada kotak gear planet ketepatan (kelas tindak balas P0).

• Peningkatan ketepatan kedudukan: Pengurangan getaran daripada 2.5 mm/s kepada 0.8 mm/s mengurangkan ralat penghantaran sudut daripada 0.8 arcmin kepada 0.2 arcmin.
• Sambungan hayat galas L10: Setiap pengurangan 50% dalam amplitud getaran meningkatkan jangka hayat keletihan sebanyak 200% (hubungan eksponen).
• Pengurangan bunyi: Mengawal getaran litar lumba galas di bawah 0.3 mm/s merendahkan bunyi kotak gear yang boleh didengar sebanyak 8-12 dB(A), kritikal untuk automasi perubatan atau makmal.
• Kestabilan terma: Getaran yang lebih rendah mengurangkan haba yang disebabkan oleh geseran; suhu galas turun sebanyak 6-10°C pada 10,000 rpm, menghalang degradasi pelincir.

Kaedah Praktikal untuk Kawalan Getaran dalam Galas Kotak Gear Ketepatan Tinggi

1. Pemilihan Galas dan Pengoptimuman Pramuat

Pilih galas bebola sentuhan sudut dengan gred P4 (ABEC-7) atau lebih tinggi untuk kotak gear ketepatan. Galas P4 mengehadkan kegelombang laluan perlumbaan kepada di bawah 0.13 µm, secara langsung mengurangkan getaran frekuensi tinggi. Gunakan pramuat ringan (2-5% daripada penarafan beban dinamik) untuk menghapuskan kelegaan dalaman tanpa menghasilkan haba yang berlebihan. Pramuat mengurangkan halaju getaran galas sebanyak 30-45% berbanding dengan operasi pelepasan.

2. Toleransi Kesesuaian Perumahan dan Aci

Gunakan padanan gangguan (j5 hingga k6 untuk aci, P7 untuk perumah) dalam aplikasi ketepatan. Muatan longgar 5 µm kelegaan meningkatkan getaran galas sebanyak 120% disebabkan oleh ubah bentuk raceway di bawah beban. Untuk galas keluli dalam perumah aluminium, reka bentuk untuk pengembangan haba – elaun muat 10-15 µm pada 20°C mengekalkan pengapit yang betul pada suhu operasi.

3. Integrasi Redaman Struktur

Sepadukan redaman lapisan terkurung (CLD) pada perumah galas atau selongsong kotak gear. Lapisan viskoelastik 1.5 mm diapit di antara kulit keluli mengurangkan puncak getaran resonan sebanyak 70-85% tanpa meningkatkan jisim dengan ketara. Untuk aplikasi pengubahsuaian, gunakan lengan polimer redaman tinggi (faktor kehilangan >0.8) antara gelang luar galas dan perumah.

4. Pemilihan Pelincir untuk Redaman Getaran

Minyak sintetik berkelikatan tinggi (ISO VG 68-150) dengan bahan tambahan kelenturan memberikan redaman filem yang menyerap getaran mikro. Dalam ujian, menukar daripada standard ISO VG 46 kepada VG 150 sintetik mengurangkan amplitud getaran galas sebanyak 22% pada 3000 rpm. Walau bagaimanapun, pastikan aliran yang mencukupi – untuk kotak gear berketepatan tinggi (>8000 rpm), gunakan ISO VG 32-46 dengan bahan tambahan anti haus untuk mengimbangi redaman dan pelesapan haba.

Pengesahan: Had Getaran untuk Kelas Ketepatan Berbeza

Jadual berikut menyediakan kriteria penerimaan getaran praktikal untuk galas kotak gear berdasarkan keperluan ketepatan aplikasi. Nilai-nilai ini diukur pada perumah galas dalam tiga paksi ortogon.

• Ketepatan ultra (robot optik/perubatan): Di bawah 0.5 mm/s RMS (10-2000 Hz) – pelarian bearing <2 µm
• Ketepatan tinggi (CNC/alat mesin): 0.5-1.2 mm/s RMS – pelarian bearing <5 µm
• Ketepatan industri standard: 1.2-2.5 mm/s RMS – pelarian bearing <10 µm
• Ambang tindakan: Melebihi 3.0 mm/s RMS memerlukan pemeriksaan atau penggantian galas segera

Nota kritikal: Had ini hanya digunakan di bawah beban dan kelajuan operasi biasa. Semasa keadaan sementara (permulaan, brek, beban kejutan), puncak sementara sehingga 2× had boleh diterima jika tempoh di bawah 100 ms.
